RL 회로 방정식
무에서
2017. 10. 5. 19:19
반응형

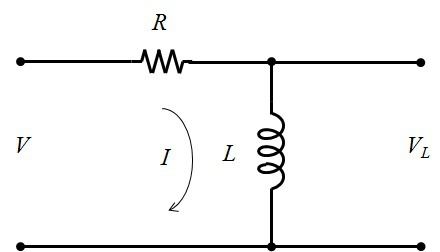

위의 그림과 같은 RL 회로에서 인덕터 L에 걸리는 전압은 다음 식과 같다.

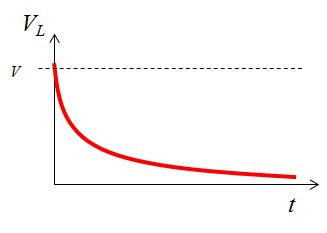

위 식의 그래프는 다음 그림과 같다.
저항과 인덕터에 흐르는 전류는 다음 식과 같다.

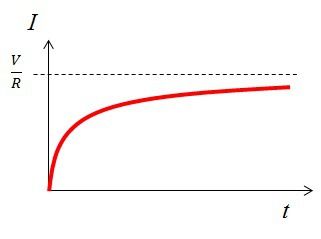

위 식의 그래프는 다음 그림과 같다.
전압을 인가 할 때 최초에는 전류가 0 이고, 시상수 L/R으로 증가한다.
