전선의 허용전류
무에서
2017. 9. 7. 20:40
반응형
전선의 허용전류는 전선 종류, 사용조건 등에 따라 매우 달라지기 때문에 허용전류를 하나로 명확하게 지정하기가 어렵다. 전선의 허용전류는 자료마다 조금씩 차이가 있다.

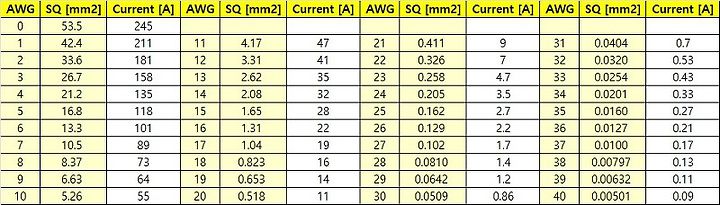

아래 표는 대략적인 참고 용도로 사용할 수 있다.
KIV (최대 70도)를 생산하는 한 업체의 데이터에는 덕트에 사용되고 주위 온도가 30도일 때 다음과 같은 허용전류를 사용한다.
SQ[mm2] 전류 [A]
1.5 17.5
2.5 24
4 32
6 41
10 57
16 76
25 101
35 125
50 151
70 192
95 232
120 269
