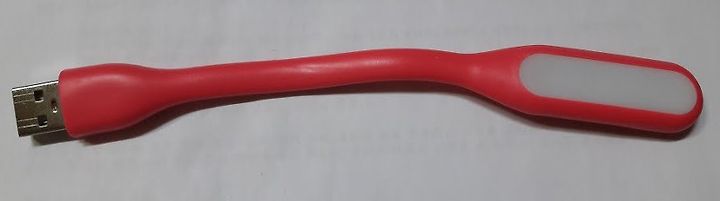

USB 램프 회로

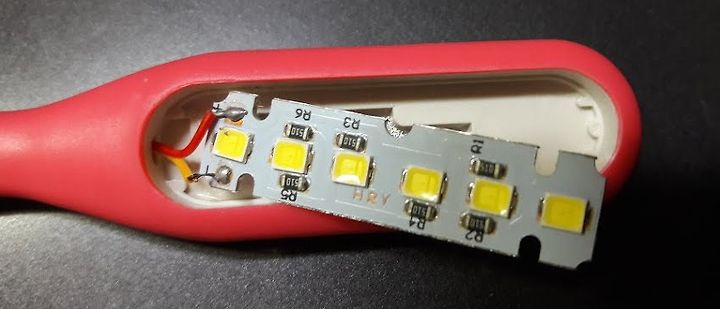

다음 그림의 USB 램프에는 LED 6개가 있고 51Ω 저항 6개가 있다.

LED의 Forward Voltage가 3V일 때 하나의 LED에 흐르는 전류는 39mA이고 저항에서 소비되는 전력은 78mW이다. 전체 전류는 235mA이며 USB 램프 전체 소비 전력은 1.176W이다.

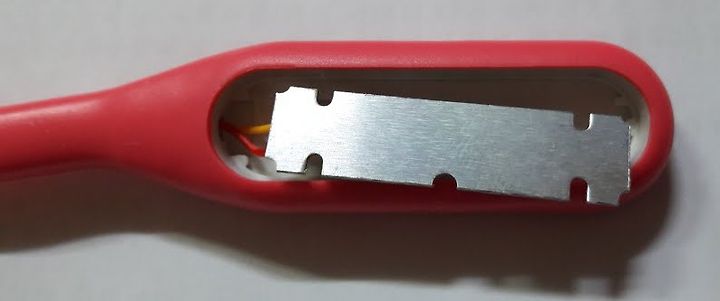

LED 보드 뒷면에는 발열을 위해 메탈로 되어 있다.
